Артикул: 4014

Фланец для отверстия под лунку Лотос 200 c бортом

В наличии
  • Производитель: Lotos
Тип аксессуара
Фланец
Бренд
Lotos
35.00 руб 38.50 руб
от 4.81 руб/мес

Фланец Лотос 200

Фланец для отверстия под лунку «ЛОТОС 200» - это запатентованное устройство для формирования герметичного отверстия в днище палатки, используемое для зимнего подледного лова.


Фланец для отверстия под лунку «ЛОТОС 200» может устанавливаться на различные типы полов, как однослойных, так и утепленных многослойных, изготовленных как из ПВХ, так и из ткани Оксфорд.

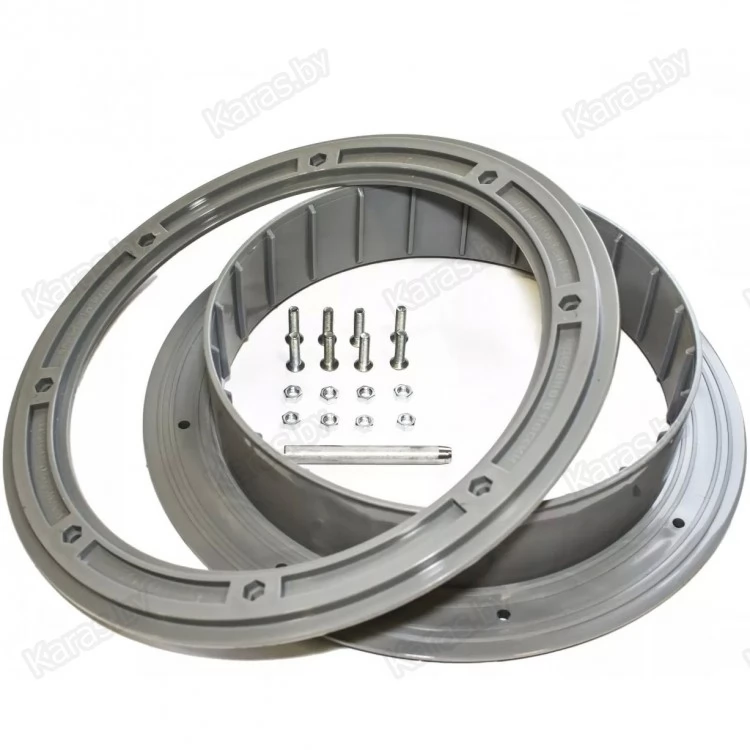

Устройство образует отверстие под лунку круглой формы диаметром 200 мм и состоит из двух частей: верхнего и нижнего фланца.


Фланцы представляют собой два литых диска из морозостойкого полипропилена с встречно смыкающимися плоскими поверхностями, на которых расположены кольцевые выступы, фиксирующие в сборе материал пола и надежно герметизирующие вырез под лунку. Нижний фланец имеет выступ, который образует кольцевой бортик с ребрами жесткости.


Фланцы соединяются между собой разъемным винтовым соединением М5, в котором посадочное место под винт выполнено в виде конуса для винта с потайной головкой. Установка такого винта позволяет герметизировать винтовое соединение, так как нижняя часть фланца на практике может находиться на поверхности воды.


Для монтажа устройства в полу, в материале пола вырезается отверстие по форме устройства, фланцы устанавливаются в это отверстие и, соединяясь между собой, сдавливают материал по вырезанному краю отверстия своими встречно смыкающимися плоскими поверхностями. Высокая степень сжатия краев материала позволяет надежно закрепить устройство в этом отверстии и обеспечивает надежную герметизацию срезанного края для материала, состоящего из нескольких слоев (для многослойного утепленного пола).


Благодаря простой конструкции с винтовым соединением устройство может быть установлено в полу самим пользователем в домашних условиях, при этом пользователь может самостоятельно выбирать месторасположение для отверстий под лунки и их количество. Прочная конструкция фланцев с ребрами жесткости имеет высокую надежность при эксплуатации. Литой кольцевой бортик на нижнем фланце создает надежное препятствие для затекания воды из лунки на поверхность пола.


Инструкция по установке фланца:

    1. Расстелите пол на ровной поверхности тыльной стороной вверх и определите месторасположение отверстий.
    2. На поверхности пола нанесите разметку внутренней окружности и отверстий под крепежные винты, используя в качестве шаблона верхний фланец. Разметка должна быть четкой и хорошо различимой.
    3. Под нижнюю часть полотна пола подложите плоский лист фанеры или плотного картона (оптимальный размер 30 х 30 см) и, используя трубку-пробойник, прорежьте помеченные отверстия под все восемь крепежных винтов. Острый край трубки-пробойника хорошо прорезает материал пола при ее вертикальном надавливании и проворачивании вокруг своей оси. Отверстия под крепежные винты должны быть прорезаны насквозь в полотне пола и должны иметь круглую форму.
    4. Приложите заново шаблон (верхний фланец), совместив при этом уже прорезанные под крепежные винты отверстия в полу с отверстиями на шаблоне. Плотно прижимая шаблон к поверхности пола, прорежьте канцелярским ножом насквозь внутреннюю окружность в полотне пола.
    5. В вырезанном отверстии пола установите нижний фланец сверху, при этом направляя его бортиком вниз (т.е. бортик должен вставляться внутрь прорезанного в полу отверстия), а верхний фланец установите снизу навстречу нижнему фланцу.
    6. Совместите отверстия под крепежные винты, расположенные на фланцах и в полотне пола. Для совмещения рекомендуется использовать направляющую (например, шило или тонкую отвертку).
    7. Закрепите фланцы между собой винтами с гайками. Винты должны быть затянуты с максимальным усилием.

Базовая комплектация:

    Фланец (в сборе) - 1 шт.
    Винт М5 (длина 20 мм) - 8 шт.
    Гайка М5 - 8 шт.
    Трубка-пробойник (диаметр 6 мм) - 1 шт.
    Паспорт - 1 шт.

Характеристики:

    Вес фланца в сборе (с винтами) - 0,3 кг
    Внутренний диаметр фланца - 20 см
    Внешний диаметр фланца - 27 см
    Высота бортика - 5 см

Поставщик, импортер в РБ: Сердюков Д.Г. ИП, 220134, Якубовского 15/1-382, Минск
Производитель: ООО "Нордспорт". Россия, г.Подольск, ул.Садовая, д.5, корп.1, пом.3
Страна производства: Россия
Срок службы: Неограничен

Характеристики
Тип аксессуара Фланец
Бренд Lotos
